क्रॉलर माउंटेड ऑटोमॅटिक रॉड एक्सचेंज डीटीएच ड्रिलिंग रिगमध्ये कमी ऑपरेशन खर्च आणि मानवीकृत डिझाइन वैशिष्ट्यीकृत आहे.
हे पॉवर जनरेट करण्यासाठी एक शक्तिशाली डीज इंजिन आणि हायड्रॉलिक ऑइल पंप स्टेशन असेंब्लीचा अवलंब करते, ज्यामुळे रिग्सना रोटेशन, फीडिंग, लिफ्टिंग, चालणे आणि अँगल पोझिशनिंग करता येते.
ऑपरेशन दरम्यान, फक्त पर्क्यूसिव्ह हॅमर संकुचित हवा वापरतो. पारंपारिक वायवीय ड्रिल रिग्सच्या विरूद्ध, JK730 सुमारे 40% ते 50% कमी ऊर्जा (इंधन किंवा वीज) वापरते आणि जुळलेल्या एअर कंप्रेसरचे हवेचे विस्थापन 30% ते 50% कमी होते.

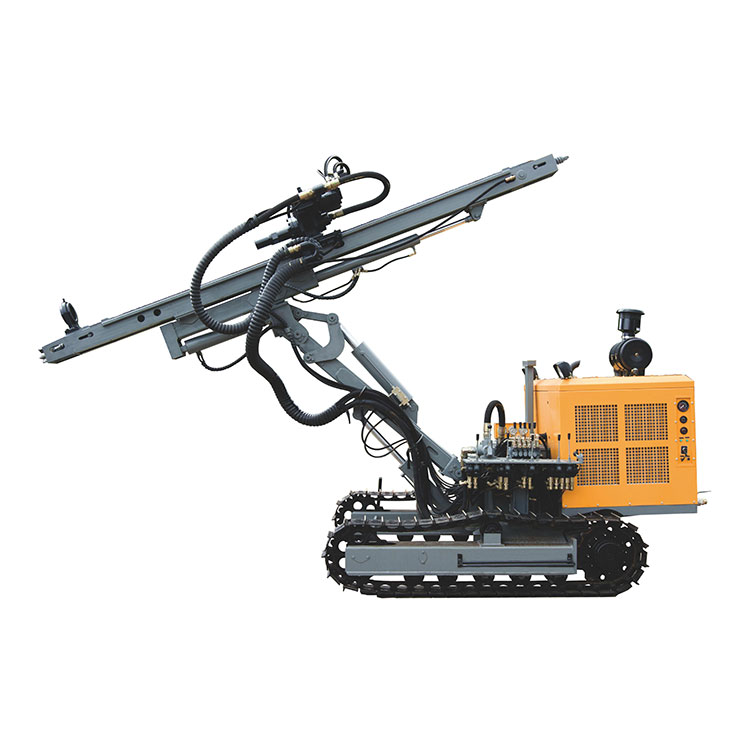

Jk730 स्वयंचलित क्रॉलर आरोहित DTH ड्रिलिंग रिग |
||
बोअरहोल व्यास |
90-165 मिमी |
|
रॉड कॅरोसेल |
रॉड क्षमता |
५+१/६+१ |
रॉड लांबी |
3 मी |
|
रॉड व्यास |
φ76 मिमी |
|
स्वयं रॉड बदलणारी खोली |
18m/21m |
|
लागू रॉक कडकपणा |
f=6-20 |
|
कार्यरत हवेचा दाब |
1.2-2.4 MPa |
|
हवेचा वापर |
11-21m³/मिनिट |
|
फीडिंग स्ट्रोक |
3850 मिमी |
|
रॉड बदलणारी लांबी |
3 मी |
|
कमाल क्षैतिज ड्रिलिंग उंची |
2970 मिमी |
|
रोटेशन रेट |
0-90rpm |
|
रोटेशन टॉर्क |
3300Nm |
|
प्रवासाचा वेग |
2Km/ता, 3Km/ता |
|
ग्रेड क्षमता |
20° |
|
शक्ती |
युचाई 92kW (पर्यायी कमिन्स 97kW) |
|
धूळ कलेक्टर (पर्यायी) |
हायड्रोलिक कोरडे धूळ कलेक्टर |
|
ओले धूळ कलेक्टर |
||
परिमाण (LxWxH) |
7000mm×2400mm×3350mm |
|
वजन |
9000 किलो |
|
निर्मात्याने पूर्वसूचना न देता चांगल्या सुधारणेसाठी तांत्रिक बदल/बदल करण्याचा अधिकार राखून ठेवला आहे |
उत्पादन पॅरामीटर
क्रॉलर माउंटेड स्वयंचलित रॉड एक्सचेंज डीटीएच ड्रिलिंग रिग एक हायड्रॉलिक डीटीएच ड्रिल रिग आहे. हे रॉड स्टोरेजसाठी स्वयंचलित रॉड चेंजरसह सुसज्ज आहे, स्वयंचलितपणे बदलणे आणि कनेक्ट करणे, तसेच छिद्र शोधणारे उपकरण आणि आलिशान केबिन. सुरक्षित आणि आरामदायक ऑपरेशन वातावरण श्रम तीव्रता कमी करते आणि कामगार संख्या कमी करते. ऑल-इन-वन रिग्सच्या उलट, क्रॉलर माउंटेड ऑटोमॅटिक रॉड एक्सचेंज डीटीएच ड्रिलिंग रिग त्याच्या सोयीस्कर ऑपरेशन आणि देखभाल तसेच कमी डाउनटाइम दराने वैशिष्ट्यीकृत आहे.
क्रॉलर माउंटेड ऑटोमॅटिक रॉड एक्सचेंज डीटीएच ड्रिलिंग रिग सामान्यत: हायड्रॉलिक ट्रॅक केलेले टेलिस्कोपिक चेसिस, स्वयंचलित लिफ्टिंग आणि फोल्डिंग मास्ट आणि एक टेलिस्कोपिक ड्रिल रॉड स्वीकारते, ज्यामध्ये स्वयंचलित शोध आणि अनुलंबता समायोजित करणे, भोक खोलीचे डिजिटल प्रदर्शन इत्यादी वैशिष्ट्ये आहेत. . मशीनचे एकूण ऑपरेशन साधारणपणे हायड्रॉलिक पायलट कंट्रोल आणि लोड सेन्सिंगचा अवलंब करते, ज्यामुळे ते ऑपरेट करणे सोपे आणि आरामदायक होते. मुख्य विंच आणि सहाय्यक विंच विविध ऑन-साइट परिस्थितींच्या गरजा पूर्ण करू शकतात. या प्रकारची ड्रिलिंग रिग वेगवेगळ्या ड्रिलिंग टूल्सने सुसज्ज आहे, जी कोरडी (शॉर्ट सर्पिल) किंवा ओले (रोटरी बकेट) आणि रॉक लेयर (कोर ड्रिलिंग रिग) ड्रिलिंगसाठी योग्य आहे. हे लाँग स्पायरल ड्रिल्स, अंडरग्राउंड कंटीन्युशन वॉल ग्रॅब बकेट्स, कंपन पाइल हॅमर इत्यादींनी सुसज्ज देखील असू शकते. यात अनेक कार्ये आहेत आणि मुख्यतः पायाभूत सुविधांच्या बांधकामासाठी वापरली जातात जसे की नगरपालिका बांधकाम, रस्ते आणि पूल, औद्योगिक आणि नागरी इमारती, भूमिगत सतत भिंती. , जलसंधारण, जलरोधक उतार संरक्षण इ.
