डिझेल जनरेटर सेट 80KW वीज निर्माण करण्यासाठी आणि जनरेटर संच चालविण्यासाठी डिझेल ज्वलनावर अवलंबून असतो. लहान इंधनावर चालणाऱ्या जनरेटरचा वापर आणीबाणीची भूमिका बजावू शकतो. पॉवर आउटेज झाल्यास, सामान्य ऑपरेशन राखण्यासाठी इंधन जनरेटर वीज निर्माण करण्यासाठी सुरू केले जाऊ शकते.
डिझेल इंजिनच्या सिलेंडरमध्ये, एअर फिल्टरद्वारे फिल्टर केलेली स्वच्छ हवा इंधन इंजेक्टरद्वारे इंजेक्ट केलेल्या उच्च-दाब अणूयुक्त डिझेलमध्ये पूर्णपणे मिसळली जाते. पिस्टनच्या ऊर्ध्वगामी कॉम्प्रेशन अंतर्गत, आवाज कमी होतो, तापमान वाढते आणि डिझेलचा प्रज्वलन बिंदू गाठला जातो. डिझेल इंधन प्रज्वलित केले जाते, वायूंचे मिश्रण हिंसकपणे जळते, आवाज वेगाने वाढतो आणि पिस्टन खाली ढकलला जातो, ज्याला काम म्हणतात. प्रत्येक सिलेंडर एका विशिष्ट क्रमाने कार्य करतो आणि पिस्टनवर काम करणारा थ्रस्ट क्रँकशाफ्टला कनेक्टिंग रॉडमधून फिरवणाऱ्या शक्तीमध्ये रूपांतरित होतो, ज्यामुळे क्रँकशाफ्टला फिरवायला चालना मिळते.

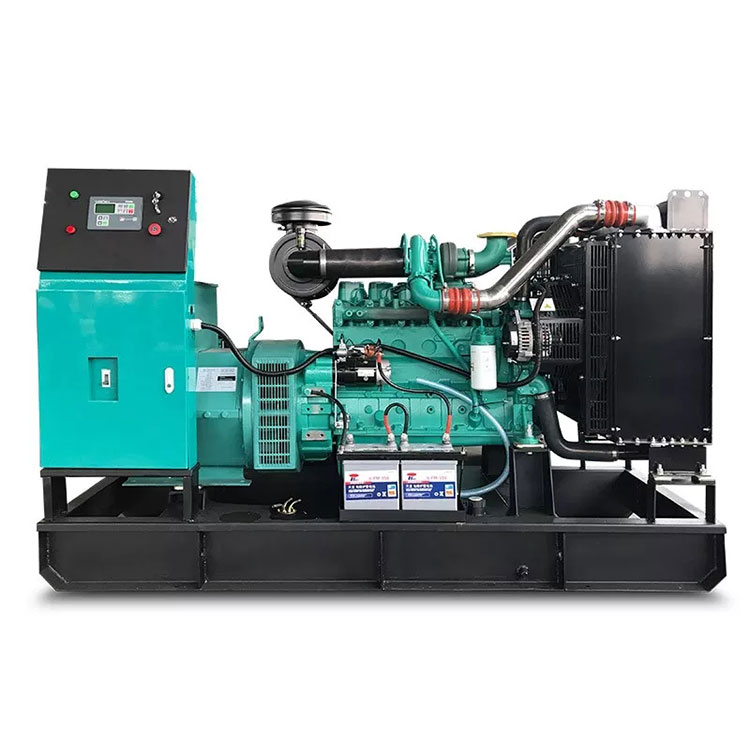

डिझेल जनरेटर सेट डेटा XG-80GF/100KVA Cummins |
|
एकूण आकार |
वजन |
2150(मिमी)*830(मिमी)*1400(मिमी) |
1100(किलो) |
मॉडेल सेट करा: |
XG-80GF |
प्राइम आउटपुट: |
80KW/100KVA |
रेट केलेले वर्तमान: |
२६२ (अ) |
रेट केलेली वारंवारता: |
६० (Hz) |
स्टार्टअप वेळ: |
5~6 (से) |
पॉवर फॅक्टर: |
0.8 (लॅग) |
प्रस्थापित दराचा विद्युतदाब: |
110/220 (V) |
मानक वैशिष्ट्ये |
|
इंजिन: Cummins 4BTA3.9-G11;रेडिएटर 50℃max;पंखे बेल्टने चालवले जातात, सुरक्षा रक्षकासह;24V चार्ज अल्टरनेटर; ड्राय प्रकार एअर फिल्टर, इंधन फिल्टर, तेल फिल्टर; अल्टरनेटर: सिंगल बेअरिंग अल्टरनेटर; IP23, इन्सुलेशन क्लास H/H; मुख्य लाइन सर्किट ब्रेकर; मानक नियंत्रण पॅनेल;शोषक;मफलर;वापरकर्ता मॅन्युअल; |
|
डिझेल इंजिन डेटा |
|
निर्माता: |
कमिन्स |
मॉडेल: |
4BTA3.9-G11 |
इंजिन पॉवर: |
90KW |
रेट केलेला वेग: |
1800 (r/min) |
सायकल: |
4 स्ट्रोक |
सिलेंडर व्यवस्था: |
6 ओळीत |
विस्थापन: |
५.९लि |
बोअर आणि स्ट्रोक: |
102*120 (मिमी) |
संक्षेप प्रमाण: |
१६.५:१ |
राज्यपाल प्रकार: |
इलेक्ट्रॉनिक |
बॅटरी व्होल्टेज सुरू करा: |
24V DC |
एअर इनटेक सिस्टम |
|
एअर इनटेक सिस्टम: |
टर्बो, वॉटर/एअर कूलिंग |
जास्तीत जास्त सेवन प्रतिबंध: |
6.25kPa |
बर्निंग क्षमता: |
5.9m3/मिनिट |
हवेचा प्रवाह: |
158m3/मिनिट |
एक्झॉस्ट सिस्टम |
|
एक्झॉस्ट गॅस प्रवाह: |
14.8m3/मिनिट |
एक्झॉस्ट तापमान: |
५५७℃ |
कमाल पाठीचा दाब: |
10kPa |
इंधन प्रणाली |
|
इंधन प्रणाली: |
पीटी प्रकारचा इंधन पंप |
100% (प्राइम पॉवर) लोड: |
190g/kwh |
तेल प्रणाली |
|
तेल क्षमता: |
16.4L |
तेलाचा वापर: |
≤0.4g/kw·h |
रेटेड RPM वर किमान तेलाचा दाब: |
350kPa |
कूलिंग सिस्टम |
|
थंड करण्याचा मार्ग: |
पाण्याने थंड केलेले |
एकूण शीतलक क्षमता: |
27L |
पाण्याचे कमाल तापमान: |
82-93℃ |
थर्मोस्टॅट: |
104℃ |
अल्टरनेटर डेटा |
|
निर्माता: |
स्टॅमफोर्ड |
मॉडेल: |
UCI 224G |
उत्तेजना मोड: |
ब्रशलेस आणि स्वयं-रोमांचक |
टप्पा आणि प्रवेश कायद्याची संख्या: |
3-फेज 4-वायर |
कनेक्टिंग प्रकार: |
"Y" प्रकार कनेक्टिंग |
अल्टरनेटर क्षमता: |
103kVA |
अल्टरनेटर कार्यक्षमता: |
९५% |
ओव्हरलोड: |
(PRP) 110% भार 1h/12h धावू शकतो |
संरक्षण पातळी: |
IP23 |
इन्सुलेशन वर्ग, तापमान वाढ: |
एच/एच |
TIF टेलिफोन प्रभाव घटक (TIF): |
<50 |
THF: |
<2% |
व्होल्टेज नियमन, स्थिर स्थिती: |
≤±1% |
एअर कूलिंग फ्लो: |
2.18m3/s |
जेन्सेट इलेक्ट्रिकल परफॉर्मन्स |
|
व्होल्टेज नियमन: |
≥±5% |
व्होल्टेज नियमन, स्थिर स्थिती: |
≤±1% |
अचानक व्होल्टेज वार्प (100% अचानक कमी): |
≤+25% |
अचानक व्होल्टेज वार्प (अचानक वाढ): |
≤-20% |
व्होल्टेज स्थिर वेळ (100% अचानक कमी): |
≤6S |
व्होल्टेज स्थिर वेळ (अचानक वाढ): |
≤6S |
वारंवारता नियमन, स्थिर स्थिती: |
≤5% |
वारंवारता वेव्हिंग: |
≤1.5% |
सडन फ्रिक्वेन्सी वार्प (100% अचानक कमी करा): |
≤+12% |
सडन फ्रिक्वेन्सी वार्प (अचानक वाढ): |
≤-10% |
वारंवारता पुनर्प्राप्ती वेळ(100%अचानक कमी): |
≤5S |
वारंवारता पुनर्प्राप्ती वेळ (अचानक वाढ): |
≤5S |
निर्मात्याने पूर्वसूचना न देता चांगल्या सुधारणेसाठी तांत्रिक बदल/बदल करण्याचा अधिकार राखून ठेवला आहे |
आमचे कमी नॉइज जेनसेट्स (सायलेंट जेनसेट्स) शॉक इन्सुलेशन, ध्वनी इन्सुलेशन आणि ध्वनी शोषक वापरतात आणि त्यामुळे ध्वनी कमी करण्याच्या उपायांमुळे ध्वनी निर्देशांक लक्षणीयरीत्या कमी होतात. कमी आवाजाचे GFD मालिका पॉवर स्टेशन निश्चित आणि मोबाइल प्रकारांमध्ये विभागलेले आहे.
आवाज पातळी 80 dB(A) च्या खाली पोहोचू शकते.
या प्रकारच्या पॉवर स्टेशनमध्ये चांगली गतिशीलता, मजबूत अनुकूलता आणि जलद वीज पुरवठा आहे. दाट लोकवस्ती असलेल्या भागात किंवा पर्यावरणीय आवाजाची काटेकोरपणे आवश्यकता असलेल्या ठिकाणी ते वापरण्यासाठी योग्य आहे. उदाहरणार्थ, स्टुडिओ, तारांकित हॉटेल्स, ऑफिस बिल्डिंग, वैज्ञानिक संशोधन संस्था, हॉस्पिटल आणि विद्यापीठे आणि महाविद्यालये इ.
1. कमी आवाज, एकूणच कॉम्पॅक्ट रचना, थोडी जागा व्याप;
2. बॉक्स बॉडी विलग करण्यायोग्य रचना आहे, ती स्टील प्लेटने बनलेली आहे आणि पृष्ठभागावर उच्च कार्यप्रदर्शन विरोधी पेंटसह लेपित आहे; दरम्यान, हे आवाज कमी करणे आणि रेनप्रूफ फंक्शनसह आहे.
3. बॉबीच्या आतील बाजूने मल्टीलेअर बॅरियर इंपिडेन्स नॉईज एलिमिनेशन स्ट्रक्चरचा अवलंब केला जातो आणि मोठ्या प्रतिबाधा सायलेन्सरमध्ये तयार केलेला असतो.
4. बॉक्सच्या शरीराची रचना वाजवी आहे; शरीराच्या आत मोठ्या क्षमतेच्या तेल टाकीची व्यवस्था केली जाते; त्याच वेळी, जेनसेट समस्यानिवारण सुलभ करण्यासाठी शरीराच्या डाव्या आणि उजव्या बाजूला दोन तपासणी दरवाजे लावले आहेत.
5. त्याच वेळी, निरीक्षण विंडो आणि आपत्कालीन स्टॉप बटण बॉक्सच्या मुख्य भागावर सेट केले आहे जेणेकरुन जेनसेटच्या चालू स्थितीचे निरीक्षण करता येईल तसेच आपत्कालीन परिस्थितीत मशीनला जलद गतीने थांबवावे जेणेकरून नुकसान टाळता येईल. genset ला.
6. 8-12 तासांच्या ऑपरेशनसाठी तळाची इंधन टाकी
